Gateway P-7812jFXのコネクタ修復
工房やまだでは、
画面表示不良や電源が入らなくなる原因であるGPU半田割れの修理を行っていますが
それ以外のパソコンの不良も受け付けております。
中でも比較的多いのはコネクタの破損ですね。
ご自分で分解した際に破損させてしまうケースが多いと思われます。
今回はGatewayのパソコン、P-7812jFXのケーブルコネクタの破損修理です。
Gateway p-7812jFXのコネクタ破損
コネクタの破損には大きく分けて2種類あります。
①コネクタ部品自体の破損
これは比較的軽微な破損だと言えます。
この場合は基板から破損したコネクタを取り外し、
新しいコネクタを取り付けすることになります。
②コネクタが付いていた基板のパット破損
これは①よりもかなり修復の難しい不良です。
基板のパットが剥がれてしまっていると一本一本繋ぎ直さなくてはいけません。
正に今回の不良はこのパターンです。
コネクタからフィルムケーブルを取り外す際にコネクタが基板から剥がれてしまったようです。

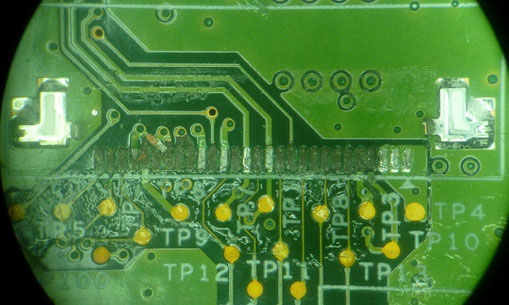

真上から見たところです。
28本あるパットの内7本を残して剥がれてしまっています。
コネクタの方は無事のようです。
基板から剥がれたパットがコネクタのリードに残っているのが分かります。
今回はこちらを再利用して修復していきます。
Gateway p-7812jFXのコネクタ修復

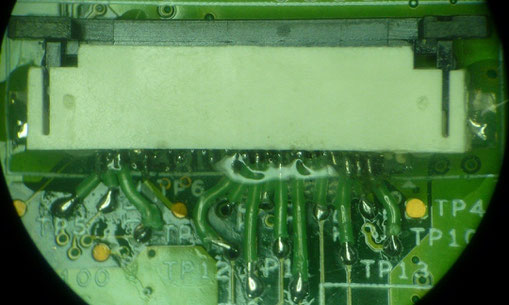

このように取り付けしました。
コネクタのリードから伸びたジャンパ配線は出来るだけ元の配線に沿うようにつけています。
その方が後からでも分かりやすいですし綺麗に見えます。
上から見た写真です。
左から4番目から8本くらいはコネクタの底からスルーホールにつながっています。
すべての配線を確認して強度を持たせる為にボンド付して終了です。
動作も問題なかったということです。。
このようなパソコンの基板破損の修理も承っております。
ご依頼はプリント基板の駆け込み寺 工房やまだまで!
TEL:0238-22-0771(平日8:30~17:30)
FAX:0238-26-2361
Email:info@koboyamada.jp
関連記事
2013年
5月
07日
火
HP更新-新しいページを作成致しました
「パソコンGPU半田割れ修理ページ」内に、
「これまでの修理機種一覧のページ」を作成致しました。
弊社がこれまでに修理した全ての機種を記載したわけではありませんが
順に追記していきます。
弊社にご依頼の際にご送付頂きたいものも写真で分かるようにしておりますので
ご参考になれば幸いです。
2013年
4月
15日
月
CLEVO M67SRU GPU半田割れ修理
今回もGPU半田割れの修理事例のご紹介です。
ご依頼はパソコン販売店(ソフマップやドスパラ、PCDEPOTとかですかね)で売っている
ショップPCという類のパソコンです。
いわゆるメーカPCと異なり情報が少ないようですね。
承ったのはCLEVOというメーカが作っているM67SRUという機種です。
M67SRU分解
通常、工房やまだでGPU半田割れ修理のご依頼を承る際には
お客様に基板の状態に分解して頂いてお送り頂いております。
弊社はPC修理専業では無いため、PCの分解に少しばかり不慣れです。
ですが、どうしてもというお客様には有償でPC本体からの修理を受け付けております。
今回のCLEVO M67SRUはメーカサイトも無いですし、分解の手順が検索しても出てこないので
ご紹介させて頂きます。
分解①
まずPCを裏側にひっくり返します。
上の写真(クリックで大きくなります)の状態になるように以下の部分を取り外します。
CPU、メモリ部分のふた
HDD部分のふた
HDD
バッテリー
DVDドライブ
その後、写真にあるようにネジを取り外します。
ここで取り外すネジは3種類。
長いネジ20本と中位のネジ20本と短いネジ4本。
また、ネジ止めされていたCPUのヒートシンクとHDDのコネクタ基板も取り外します。
分解②
ネジを取り外し終わったら、コネクタをいくつか取り外します。
上の写真にあるように3箇所です。
分解③
次に側面(と言うか背面と言うか)です。
LCDのヒンジ近くに左右に1本ずつ、少し形状の異なるネジがあります。
頭の小さなネジです。取り外します。
これでかなりケースがゆるくなっているはずです。
分解④
ひっくり返して表側です。
キーボードがケースにツメ4本で引っかかっています。
精密ドライバーのマイナス等の硬くて平たいものでツメを押し込めます。
端から一つずつ取ればキーボードが浮いてくるはず。
分解⑤
まず、キーボードを取り外します。
上の写真はキーボードを取り外した後の状態ですが、左下のコネクタに接続されていました。
他の6箇所も全て取り外しておきます。
これでとケース上部がLCDごと取り外せます。
しかしLCDから伸びているケーブルが2本、基板の穴を通って裏面に抜けているので
それが引っかかってしまいます。
穴から抜いてやればケースが取れるはずです。
分解⑥
ケース上部を取り外すと上の写真のようになります。
中位のネジを9本取り外します。
側面のD-subコネクタのナット2本を取り外します。
イヤホン類の古基板からのケーブルをコネクタから取り外せば、
ケース下部から基板が取り外せるはずです。
分解完了
これで分解完了です。
このヒートシンクの下に問題のGPUがあります。
もしこちらの機種のGPUリボール再実装作業をご依頼頂ける際には
上の写真+CPUのヒートシンクを付けた状態でお送り下さい。
(分解せずにご依頼頂く場合には通常のGPUリボール再実装費用に追加で分解費用を頂きます。)
GPUリボール再実装
動作確認しましたが、問題なく動作しました。
工房やまだではパソコンの画面表示エラーの原因である
GPU半田割れの修理を行っております。
法人、個人問わずにGPU半田クラック修理を受け付けております。
ご依頼はプリント基板の駆け込み寺 工房やまだまで!
TEL:0238-22-0771(平日8:30~17:30)
FAX:0238-26-2361
Email:info@koboyamada.jp
関連記事
2013年
4月
11日
木
HP更新-新しいページを作成致しました
「パソコンGPU半田割れ修理」のページを作成致しました。
以前より多くのお客様にご依頼頂いているGPU半田割れ修理について
弊社で行っているGPUリボール再実装の内容や、
これまでの経験からわかってきた事をまとめました。
修理してきた基板もこれまでに数百!
かなりの数です。
特に「GPU半田割れの原因」のページは実際にリボール再実装を行ってきた
工房やまだだからこそ分かった事が多く盛り込まれています。
(いや本当にパソコンのGPU半田割れはたちの悪い不良なんですよ。)
ぜひ一度ご覧下さい。
また、もし不良が起きてしまった際には弊社にご依頼下さいませ。
注意事項も記載致しました。
関連記事
2013年
4月
08日
月
プレス機械修理
今回は弊社の所在地、米沢市内からのご依頼です。
米沢には製造業者さんが多くあり、
そちらで使用されていたプレス機械が壊れてしまったということで修理を承りました。
プレス機械の修理
この修理案件では故障箇所が不明ということでしたので、
まず、基板の検査を行いました。
基板全体を見て、半田の状態、コネクタの状態、部品一つ一つを確認し、
無事に不良部品を発見。
部品交換を行います。
御依頼主さまにご返却して無事に動いたとご連絡を頂くことが出来ました。
全国的に見てこのような故障した設備というのは非常に多いようです。
というのも、
設備メーカーさんは設備を販売した時にメンテナンスのフォローも一緒に売る。
けれども、あまりに長い事保障すると部品も手に入らなくなるし、
そもそも次の新しい製品を売りたいのである程度でメンテナンスを切ってしまう。
ユーザーさんからすると今まで数万、数十万で済んでいた設備の修理費用が
いきなりある時点から設備更新の費用として数百万に跳ね上がってしまうわけです。
予め準備していれば良いのかも知れませんが、突然の故障だと本当に困ってしまう。
そんな訳で基板自体をどうにか直したいんですね。
工房やまだでは全ての基板を修理できる訳ではありませんが、
プレス機械をはじめ、大小様々な設備の基板修理を行ってきました。
突然の設備基板の不良には
プリント基板の駆け込み寺 工房やまだまで!
TEL:0238-22-0771(平日8:30~17:30)
FAX:0238-26-2361
Email:info@koboyamada.jp
関連記事
2013年
4月
01日
月
DELL PrecisionM6600 GPU半田クラック修理
画面表示がおかしくなってしまった、DELL PrecisionM6600の修理です。
下の画像にある通り、画面が市松文様のような感じになってしまっています。
こちらは個人のお客様よりお受付致しました。
お客様の方いろいろと原因をお調べ頂き、グラフィックカード異常だと判断されました。
工房やまだでGPUリボール再実装作業を行い修理していきます。
GPU半田クラックのリボール再実装修理
作業手順です。
①グラフィックカード単品に分解する。
②基板をベーキングする。
③基板からGPUを取り外す。
④取り外したGPUにリボールする。
⑤リボールしたGPUを基板に実装する。
⑥X線で検査する。
⑦簡易動作確認を行う。
以上です。

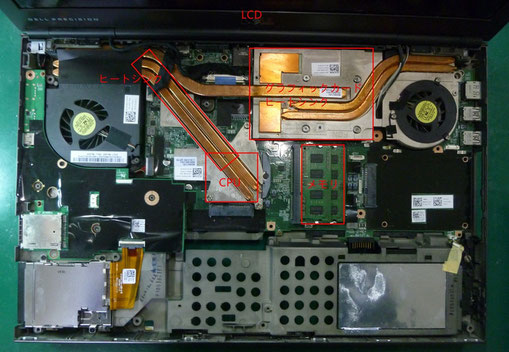

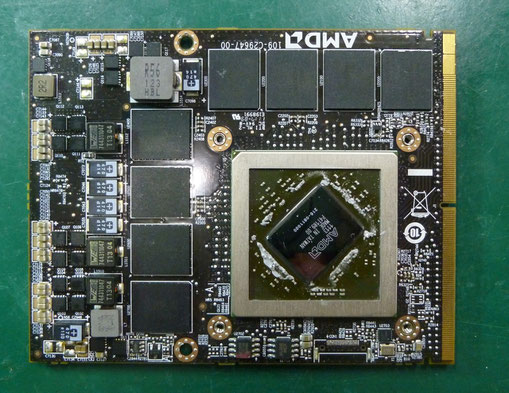

①グラフィックカード単品に分解する。
今回のPC、DELL PrecisionM6600はGPUがグラフィックカードとして別になっています。
リボール再実装作業後に簡易的に動作の確認を行うので
CPU、メモリ、LCD等の動作確認に必要な物を付けてお送り頂きました。
HDDやキーボード等も破損させては元も子もないので取り外して頂きました。
ACアダプタもこちらの機種は弊社で代替品があるので不要です。
この状態から分解してグラフィックカード単品にします。
②基板をベーキングする。
基板単品になったので、ベーキングをします。
ベーキングとは基板の乾燥のこと。
一定の温度、湿度で一定時間保管することで基板の吸着した水分を飛ばします。
水分が含まれたまま加熱をすると膨張してチップの内部破壊が起きる場合も。
しっかり行わないといけません。

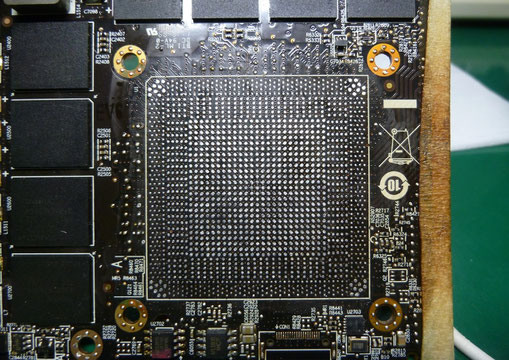

③基板からGPUを取り外す。
リワークシステムを用いて基板、GPUを加熱して半田を溶かし、
GPUを取り外します。
リワークシステムを用いることで、基板の両面から加熱することができるので
効率良く半田が温まります。
ホットエアー等で加熱しようとするとGPUの半田ボール全てが融点に達するまでに
相当高温を長時間当てないといけませんが、
リワークシステムなら半田の融点219度より少し高い位の温度で取り外すことが可能です。
GPUは結構デリケートな部品ですのであまり高熱を当てると内部破壊の可能性があります。
GPUを取り外した後に、基板のパットの半田を除去します。
この半田の取り方一つで後の実装の成功率に影響してきます。
④取り外したGPUにリボールする。
取り外したGPUの半田ボールの残りを除去し、新しい半田ボールを載せていきます。
載せるボールは半田クラックの起こしにくい共晶半田に変更します。
写真撮影を忘れてしまいました…
⑤リボールしたGPUを基板に実装する。
リボールしたGPUをリワークシステムで基板に実装します。
GPU取り外しよりも遥かに高い難易度です。
このノウハウはお教えできません。

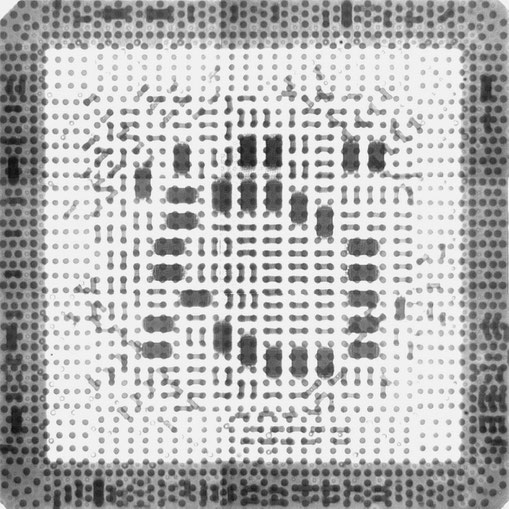

⑥X線検査を行う
実装終了後に、X線検査装置で半田の検査をします。
この検査写真の見方ですが、
黒い丸が基板とGPUを繋ぐ半田ボールです。
この規則的に並んでいる半田ボールの位置、大きさ、形状、色の濃さが問題無いので
ブリッジ等の問題は無いと判断しました。
ちなみに所々にある黒い長方形は基板の裏やGPUの表面にあるコンデンサ等の部品です。
四辺が濃くなっているのはGPUに放熱板が貼ってあるからですね。

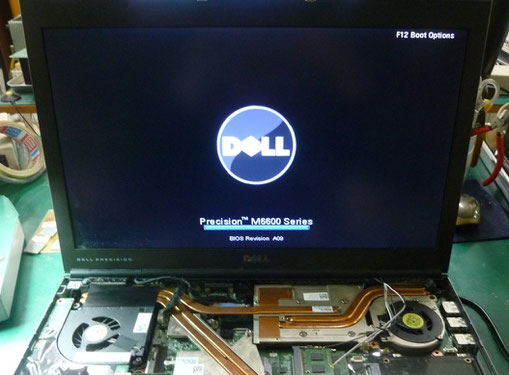

⑦簡易検査を行う
