0.8ｍｍピッチまでのBGAジャンパ配線

　工房やまだでは、これまで0.8ｍｍピッチBGAへのジャンパ配線を行ってきました。

　ピッチ（ボールの中心と隣のボールの中心の距離）が0.8ｍｍですと、

　通常0.45ｍｍ径の半田ボールを使用します。

　つまりボールとボールの間の距離は0.35ｍｍです。

　この細い隙間に回路変更のための配線、ジャンパ配線をしていきます。

　使用するジャンパ線は以前のブログ記事でもご説明したように

　潤工社さんのETFE電線（ジュンフロン線）です。

　厚い皮膜で覆われているので作業性は悪い（扱いが難しい）ですが、

　ちょっと位の熱では皮膜が溶けないですし、

　多少のキズがついても中の電線が露出しないのでショートの心配も少ない信頼性の高い線材です。

　弊社で通常BGAジャンパに使用しているのは下のような線材です。

線材名	使用するBGA	芯線の太さ	線材の外径
ETFE電線	0.8mmピッチ以上	0.1mm	0.26mm

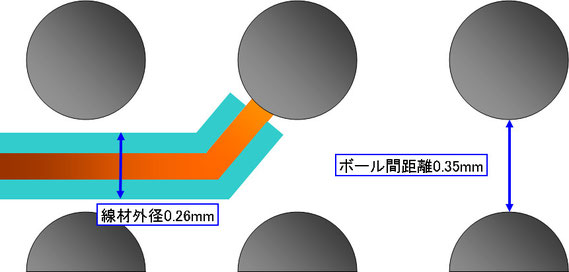

　BGAのボール間距離0.35ｍｍに対して線材の外径は0.26mmなので問題ありません。

0.5mmピッチのBGAジャンパ配線

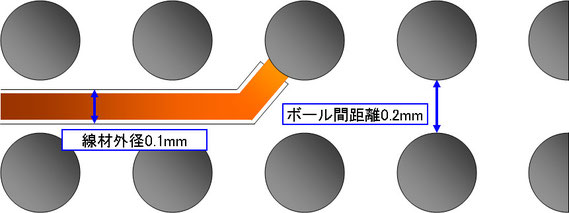

　0.5ｍｍピッチのBGA（CSP）だと0.3mmの半田ボールを使用します。

　当然隣り合ったボール間距離は0.2mmです。

　こうなると、外径0.26ｍｍのジュンフロン線ではボールの隙間に通す事も出来ません。

　ということで別の線材を探しました。

　見つけたのがポリウレタンエナメル電線（UEW電線）です。。

　ポリウレタンエナメル皮膜は薄く熱で溶けるので線材の加工は非常に楽ですが、

　その分信頼性が低いです。

　ちょっとしたキズで芯線が露出してしまいますし、

　半田ごてが僅かに触れると皮膜が溶けてしまいます。

　この細さの線材は他に選択肢が無いので仕方が無いですが、

　納品した後にお客様が使用される際にもキズはつきやすいですし、

　大きさ的に問題が無いならBGAジャンパにはジュンフロン線を使って行きたいですね。

　兎にも角にも、0.5ｍｍピッチBGAのジャンパ配線が可能になりました。

　「回路修正したい！でもBGA部分でジャンパ配線なんて出来るの？」

　といった問題には是非、

　プリント基板の駆け込み寺　工房やまだへ！
