mac mini(late 2009)コネクタ小基板改造

　前回に引き続きAppleのパソコンについてです。

　前回の記事の反響が大きかったからって訳じゃないですよ！

　今回の改造はMac mini late2009のマザーボードとHDD、DVDドライブを接続する小基板です。

　お客様の目的としては…

　HDDの容量アップを図りたい

　　↓

　サイズが大きくなってDVDドライブと干渉する

　　↓

　DVDドライブのslimlineSATAコネクタを取り外し、

　代わりにフレキシブルに動かせるSATAコネクタにしてSSDを取り付ける。

　というわけです。

　それでは改造作業です！

　左の写真が表側。

　下のコネクタがHDD用のSATAコネクタ。

　上のコネクタが今回改造するslimlineSATAコネクタ。

　基板を突き抜けて裏面で基板に実装されています。

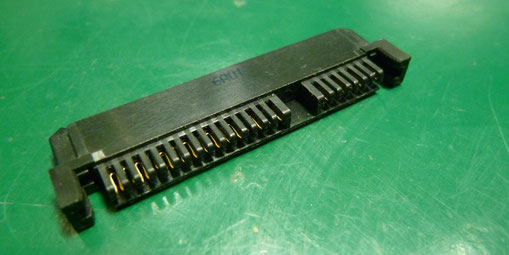

　交換するコネクタはこちらのもの。

　slimlineSATAを取り外し通常のSATA端子に変更するのですが、

　お客様にご指定頂いた端子ピンの変更は以下の様。

　このように配線を行い、端子の変更と延長を行います。

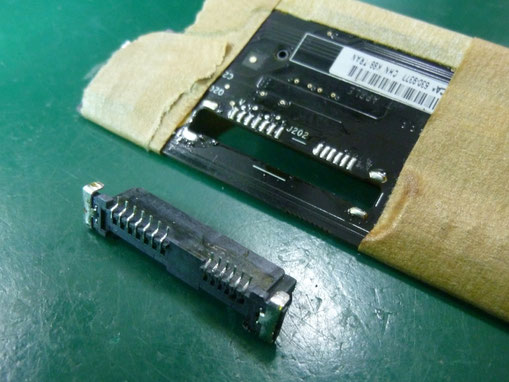

　まずは小基板からslimlineSATAコネクタの取り外しを行います。

　多ピンのコネクタの取り外しはいつものようにリワークシステムで行います。

　ここできちんと取り外さないと基板を損傷させてしまうので注意ですね。

　次に取り付けるSATAコネクタの加工です。

　SATAコネクタの端子はプラスチックで覆われており、半田付けが難しいので加工します。

　目的の端子の部分のプラスチックを削って端子を露出させます。

　左が加工前、右が加工後。

　加工したSATAコネクタにジャンパ配線をしていきます。

　一本一本端子にジュンフロン線を半田付け。

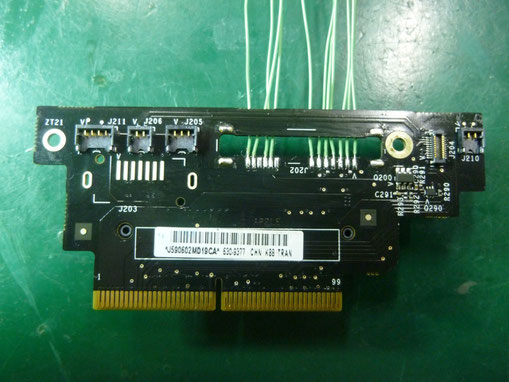

　小基板にも配線します。

　完了です。

　ちなみにこのMac miniのマザーボードのCPUも弊社で別のCPUに交換しております。

　取り外すCPUはBGAタイプなのですが取り付けたCPUはPGA！

　（ソケットに挿入するピンが並んでいるタイプのチップ）

　ピンを全て半田ボールに変更して実装するという荒業をやってのけたということです。

　（広報担当がまだ在籍していませんでした。写真等も残念ながらございません。）

　正常に動作をしており今回のさらなる改造につながりました。

　このような様々な改造ご依頼にも工房やまだはご対応していきます。
