東芝 QosmioD710 miniUSBコネクタ修理

　今回はパソコンのminiUSBコネクタの修理です。

　コネクタの修理依頼はやはり多いですね。

ミニUSBコネクタ破損

　外部接続端子であるminiUSB端子ですから、

　コネクタの中でも特に物理的ストレスの掛かりやすいポイントです。

　今回はコネクタ部品は無事で基板のパターンが破損してしまった状態。

　剥がれたコネクタはそのまま使用して、パターンの修復を行います。

　基板の破損してしまったパターンの部分を洗浄します。

　どのように配線されているべきか一目瞭然ですね。

　(ちょっとピントがあっていませんが)

　重要なポイントは２点。

　全ての接続が確実にされていることと、

　コネクタにケーブルを抜き差ししてもまた壊れてしまわない強度があることです。

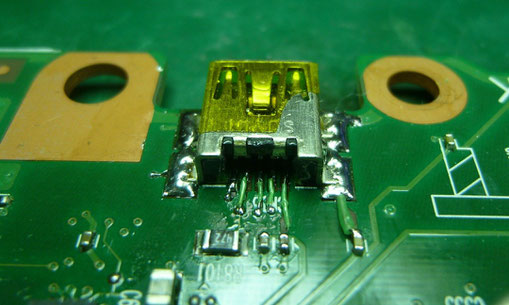

　外れたミニUSBコネクタを基板に乗せて、断線している部分を配線しなおします。

　この状態で一応動作は問題無く出来るようになりましたが、

　ケーブルの抜き差しで簡単に剥がれてしまいます。

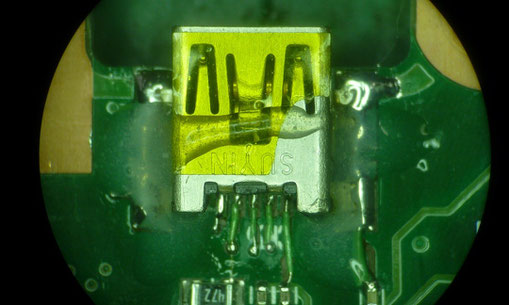

　ボンドで固めて作業終了です。

　元々の破損前の状態よりも強度は若干落ちてしまうとは思いますが、

　注意して扱えば問題なく使用できるでしょう。
