TVR Cerbera ECU-ドアコントロールユニット修理

　今週も先週に引き続き車のECUです。

　TVR サーブラウ(Cerbera)のドアコントロールユニットの修理です。

　この車なかなかに珍しいようですね。

　ドア自体には取っ手がありません。

　どうやってドアを開けるのかというとサイドミラーにあるボタンを押すそうです。

　一度乗り込むとまた開けるのが大変らしく、

　ドアにあるスイッチを押せば開くようなのですが、中々みつからないそうです。

　今回のご依頼はそのドアを開ける為のスイッチ等々のコントロールユニットの修理です。

TVR Cerbera ドアロック/ウィンドウコントロールユニット

　これがそのドアコントロールユニットです。

　ケースにネジ止めされていない基板は初めてみました(笑)

　ともかく、状態を確認していきます。

　開けて基板を取り出すとこんな感じ。

　上の段にはICが、下の段にはリレーが付いています(検査用に一つ外した状態の写真)。

　随分基板が吸水しているようで、

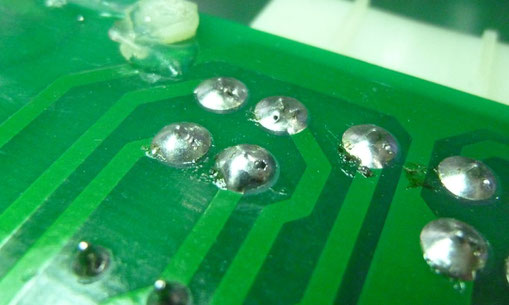

　半田ごてを当てると半田にブローホールという水分が熱で破裂してできる穴が開いてしまいます。

　とりあえず作業前にじっくりベーキング。

　これで作業がしやすく、また半田付けの信頼性が大きく向上します。

　じっくり検査を行い、部品ひとつひとつ異常が無いかを確認します。

　壊れやすい部品というのはある程度決まっているので

　まずそこから重点的に検査を行っていきます。

　今回は、基板パターンの損傷と部品交換をいくつか行いました。

　はっきりとした異常が見つかると修理できる可能性が高いですね。

　元に戻してお客様へご返却します。

　今回のお客様は群馬県のautolife様。TVRの正規代理店さんですね。

　お役に立てて良かったです。
