LenovoのThinkPadX301のCPU交換の改造です。

　これまでに数台のご依頼を承り、実績も十分にできましたのでご紹介を致します。

　元々のCPUはCore2Duo SU9400(動作周波数1.60GHz、キャッシュ4MB(たぶん))。

　交換するCPUはCore2Duo SL9600(動作周波数2.13Ghz、キャッシュ6MB(たぶん))です。

　ではご紹介いたしましょう。

　これが交換するCPU SL9600です。

　左が表面、右が裏面。

　並んでいる丸いのがCPUとシステムボードを繋ぐ端子。

　半田のボールで出来ています。

　この半田ボール、ボール径が0.4mm程。ピン数は952個かな？

　次に、ThinkPadX301のマザーボードです。

　システムボードともいうみたいですね。

　色々と付いていましたが、作業前に不必要な部分と取り外すとこんな感じになります。

　上に付いているチップがCPUであるSU9400。

　中央のガラス質で出来ている部分がダイと呼ばれる部分で、

　処理をして発熱をしているのがこの部分です。

　交換作業のご説明をしていきましょう。

　①CPU(SU9400)を取り外す。

　②基板の半田除去をする。

　③CPU(SL9600)を載せて実装する。

　こんな流れです。

　工房やまだのBGA交換技術の一つ目！

　BGAタイプのチップの取り外しーーーー。

　簡単にいうとチップをリワークシステムという設備で加熱して、

　基板とチップを繋ぐ半田を溶かして取り外すということなんですが、

　これが結構大変。

　なぜならCPUと基板の隙間にアンダーフィルが付いているからなんですね。

　アンダーフィルというのは以前にもブログでちょっとだけ書きましたが、

　衝撃防止用のボンドです。

　半田だけではなくボンドでがっしり付いている訳です。

　これを頑張って取り外します(笑)

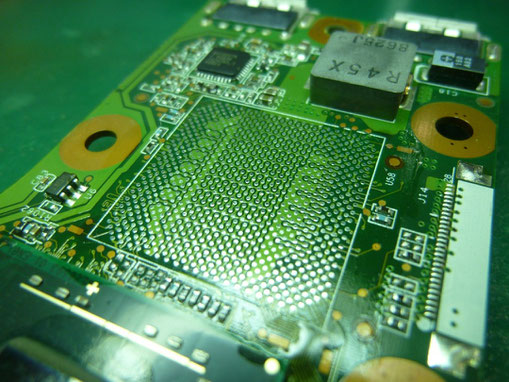

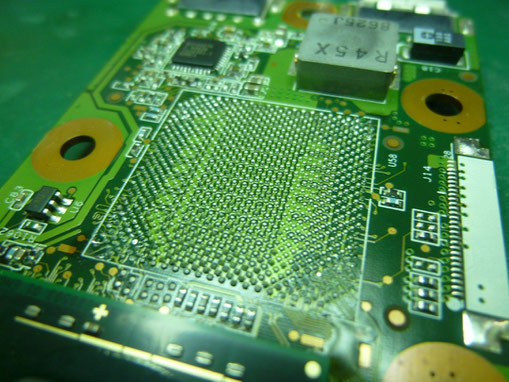

　基板に半田が残っていると後の実装作業で邪魔になるので

　取り除いちゃいます。

　綺麗になっていますかね？

　ここで慣れていないとパターンを剥がしたりしてえらいことになりますね。

　これまたリワークシステムを使ってCPUを載せて加熱し、実装します。

　もちろんここまで色々なノウハウがありますが、それは当然内緒の話です。

　ThinkPadX301のCPU交換は何件か行いました。

　Biosを立ち上げて動作の確認を取っていますが、

　無事にSL9600が認識されているようです。

　お客様にご返却をした後も無事に動作しているようです。

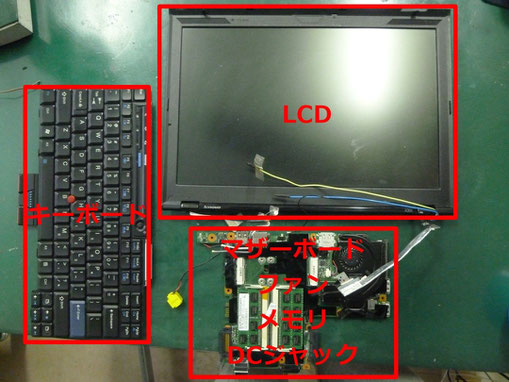

　ご依頼頂ける場合には、上記写真の物をお送り下さい。

　ファン、メモリ、DCジャックの付いたマザーボードと、

　キーボード、LCDが必要です。

　よろしくお願い致します。

　マザーボードに直接実装されたCPUの交換は他ではできません！

　＊PCの種類、CPUの種類次第では動作しなくなる場合もあります。

　　ご依頼は自己責任になりますのでご注意を。

　＊BGAタイプのCPUの交換はリスクを伴います。

　　取外し、実装時の作業によりチップ、基板の破損の可能性もございますので、

　　ご理解頂いた上でご依頼下さい。

　＊交換するCPUは弊社で選定、取り寄せは基本的には致しません。

　また今回の交換するCPU SL9600は、

　一部のお客様からは基板に載っている状態で承りました。

　左はThinkpad X220sから取り外して使用、

　右はPGA変換基板に実装されているものから取り外して使用致しました。

　他基板に実装されているCPUを使用して交換する事も可能ですが、

　別途CPUの取り外しと再生(リボール)作業が必要となりますので

　そちらの費用も頂くことになります。

　お気に入りのパソコン、パワーが足りなくなってもまだまだ使用されたい！

　そんな場合には是非工房やまだまで！
