Macbookの初期モデル、Early2006のCPU交換改造です。

　交換するCPUに少し珍しい作業を施したのでご紹介いたします。

　CPUは中央上のBGAです。

　IntelCoreDuoの1.83GHzか2.0GHzか。どっちか伺うのを忘れました。

　2.00って記載があるから2.0GHzのほうかな？

　このCPUをリワークシステムで加熱して取り外します。

　取り外した後はこんな感じ。

　ここに新しいCPUを取り付ける訳です。

　交換するCPUです。

　Core2Duo 1.0GHzに交換です。

　しかしこのCPU、ピンタイプだったんですね。

　これじゃあ基板に直接実装なんて出来ません。

　折角ご依頼いただいたのですが

　お断りする他ないかなと考えていたところでふと思い当たることが。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

　このピンって確かCPUに半田付けされていたような、、

　ということは加熱したら取れる？

　取れた所にリボールしちゃえばBGAタイプになる？

　BGAになったら基板に実装できる？

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

　という訳でやってみようというわけです。

　加熱すると、、、

　おーピン取れる取れる！

　全部のピンを取ったらリボールをします。

　右が基板から取り外したCPU。

　取り外したままなので半田ボールが小さかったり形状がおかしいものがあります。

　分かりにくいですね。

　左がこれから実装するCPU、新たに半田ボールを乗せました。

　同じ大きさの半田ボールが綺麗に並んでいるのが分かると思います。

　リボールしたCPUを基板に乗せてリワークシステムで加熱。

　半田付けを行います。(さらっと書きましたが色々ノウハウがあるんですよ)

　筐体に組みなおして電源ON！

　動いたー！

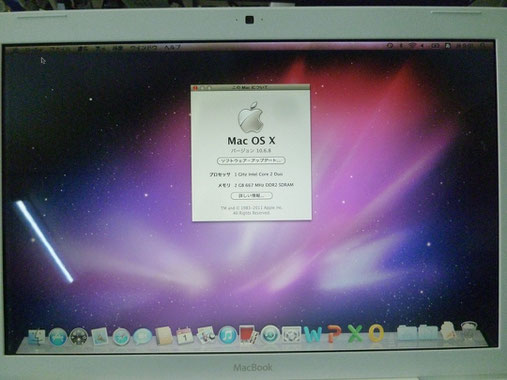

　OS立ち上がったー！

　CPU認識してるー！

　という事で無事に改造成功しました。
