iMac 27inch Mid2011グラフィックカード半田割れ修理

　今回はAppleのiMac内臓のグラフィックカードの半田割れ修理。

　この機種も非常にGPUの半田割れの多いもので、実績豊富です。

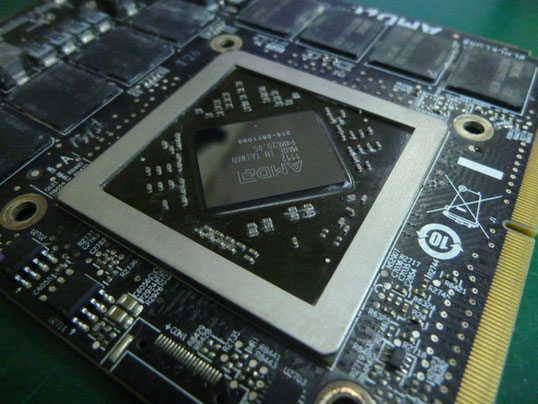

Apple iMac 27inch Mid2011グラフィックカード

　iMacに内臓されているグラフィックカードがこちら。

　大きなGPUがあるのがわかると思います。

　これが負担の大きい作業をさせると熱をもって

　半田割れを引き起こすということですね。

　工房やまだではPCの分解は承っておりませんので、

　ご依頼主様自身で分解してこの状態で送っていただく必要があります。

　これを半田を割れにくい共晶半田に変更するためにリボールしていきます。

　(で、リボール後のきれいにボールが並んでいる写真を撮り忘れた)

　GPUを外した基板。

　四隅のパッドが他と比べて大きいのは、

　部品実装時に基板が多少反ったとしても半田ボールがブリッジしないように、ということでしょうかね。

　GPUを取り外した後は基板に残った半田を一度すべて除去します。

　この作業ははんだ付けになれた人でも難しく、パターンを剥がしたりということもあるようです。

　半田が取り除かれた綺麗な基板に、リボールしたGPUを載せて、

　リワークシステムで加熱。

　これで全ピン半田が馴染めば無事作業終了です。

　お客様に返却して動作確認をしていただきます。

　後日、無事に動いたというご連絡をいただき、これにて終了。

　本当にiMacのグラフィックカードの半田割れは多いようです。

　Appleユーザさんは大事に使われている方が多いので

　できるだけ多く救えるように頑張っております！

　iMacのグラフィックカードの半田割れの修理は、

　プリント基板の駆け込み寺　工房やまだまで！
